XBB Dongle & PowerUnit on erittäin nopea ja ehdottomasti helpoin tapa toteuttaa lisävalon tai muun lisälaitteen asennus OBD-II-portilla varustettuun autoon. OBD-II-pistokkeeseen liitettävä XBB Dongle saa lisävalojen herätetiedon suoraan auton CAN-väylästä ja lähettää sen langattomasti XBB PowerUnit -releelle. XBB Donglea hallitaan puhelimeen ladattavalla XBB-sovelluksella, joka on saatavilla Android- ja iOS-käyttöjärjestelmiin. Langaton tiedonsiirto laitteiden välillä helpottaa ja nopeuttaa asennusta, kun autojen sisätilan ja konehuoneen väliin ei tarvitse vetää piuhoja.

Releessä on kaksi ulostuloa, joiden virrankesto on 15 A ja 5 A. Molemmat ulostulot voidaan ohjelmoida seuraamaan ja kytkemään eri toimintoja, esim. jos ohjelmoit yhden seuraamaan kaukovaloja, sillä voi syöttää suoraan virtaa lisävalolle ja samaan aikaan toinen voi ohjata erillisiä parkkivaloja.

Jos kytket erittäin tehokkaita lamppuja tai muun runsaasti (yli 15 A) virtaa kuluttavan laitteen, virran kytkentää varten pitää hankkia erillinen tehorele ja XBB PowerUnit -relettä käytetään vain tehoreleen herätteen ohjaamiseen.

Varmista aina, että autosi löytyy yhteensopivien ajoneuvojen listalta, jonka löydät mm. täältä: https://www.xbb.se/xbbTable/bilmodeller.php

• Lisävalon tai muun lisälaitteen asennukseen OBD-II-portilla varustettuun autoon
• Releessä 2 virran ulostuloa, 15 A ja 5 A
• Hallitaan mobiililaitteen XBB-sovelluksella (Android- ja iOS)

Vinkkejä asennukseen:
• Lataa sovellus ja rekisteröidy käyttäjäksi
• Muista vahvistaa rekisteröityminen koodilla, joka lähetetään sähköpostiisi
• Sijaintiasetukset pitää olla päällä, jotta applikaatio tunnistaa XBB Dongle & PowerUnit -releen
• Asenna aina XBB PowerUnit -rele pystyasentoon, eli siten, että navat ovat alaspäin (IP53-luokitus vain näin asennettaessa)
• Jos asennat XBB PowerUnit -releen valmiiksi koottuun lisävalojen kytkentäsarjaan, varmista, että releen kannan kytkennät ovat releen kantojen mukaisesti. Useimmissa sarjoissa maa- ja herätejohtimen paikka pitää muuttaa.
• Älä pese painepesurilla tai vedellä XBB PowerUnit -releen lähettyviltä, irrota rele tarvittaessa ennen pesua
• Asenna XBB Dongle & PowerUnit -rele mahdollisimman lähelle toisiaan, jotta vasteaika pysyy lyhyenä, pitkä etäisyys hidastaa merkittävästi kytkemisaikaa
• Seuraa tarkoin asennusohjetta ja lue se huolellisesti läpi, sekä muista tarkastaa applikaatiosta, että SYSTEM_ACTIVE toimii oikein

XBB Dongle & PowerUnit OBD-II lisävalojen kytkentärele 12/24 V

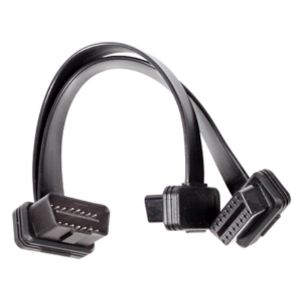

XBB OBD-II Y-haaroitinjohdon avulla saat luotua ylimääräisen OBD-II portin autoon, johon on helppo asentaa esim. XBB Dongle®.

• Johdon pituus 2x 216 mm
• 1 uros ja 2 naaras OBD-liitintä

XBB OBD-II Y-haaroitinjohto

Erikseen myytävä XBB Dongle ohjainyksikkö on loistava vaihtoehto silloin kun ei haluta käyttää valmista XBB Dongle & PowerUnit -sarjaa.

XBB Dongle yhdistettynä PowerUnit tai PowerUnit 6 kytkentäreleeseen mahdollistaa erittäin helpon ja nopean lisävaloasennuksen autoon jossa kaukovalot on CAN-väylä ohjattu.

• Lukee kauko- ja muiden valojen toiminnan suoraan ODB-portista
• Mahdollistaa erittäin nopean ja helpon lisävaloasennuksen CAN-väyläohjattuun autoon
• Vaatii toimiakseen erikseen myytävän PowerUnit tai PowerUnit 6 kytkentäreleen
• Yhdellä XBB Dongle ohjainyksiköllä voidaan ohjata maksimissaan neljää PowerUnit kytkentärelettä

XBB Dongle ohjausyksikkö

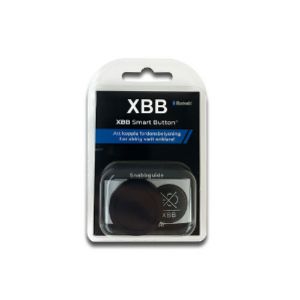

XBB Smart Button on langaton kauko-ohjain, joka mahdollistaa lisävalojen monipuolisen käytön Bluetooth® kautta XBB DongleUnit® avulla. Voit sammuttaa lisävalot vaikka auton kaukovalot olisivat vielä päällä esimerkiksi ajettaessa kovassa lumisateessa. Sama nappi voidaan ohjelmoida myös vaikkapa peruutusvalojen käyttöön. Koska XBB Smart Button kommunikoi langattomasti XBB Dongle Unitin kanssa, ei tarvita ylimääräisiä johtojen vetoja tai virityksiä. Painikkeella voidaan ohjata XBB PowerUnit-releen molempia ulostuloja.

XBB Smart Button Bluetooth katkaisija/kauko-ohjain

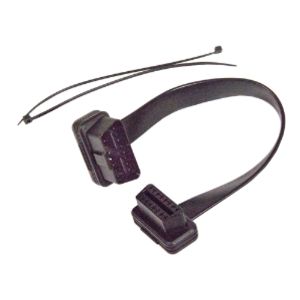

OBD-II porttiin tarkoitettu 230 mm pitkä jatkojohto.

• Johdon pituus 230 mm
• Liitin: 1 x uros, 1 x naaras
• Tarvitaan joissakin autoissa OBD-II porttiin kytkettävän XBB Dongle lähettimen asennukseen

XBB OBD-II jatkojohto

Tämä on erikoismalli, joka sopii vain Tesla Model-S ja Tesla Model-X malleihin. Muihin XBB yhteensopiviin ajoneuvoihin kuuluu ostaa tuote 48-00421!

Uudenlainen lisävalojen ja muiden lisälaitteiden kytkentälaite, jossa heräte saadaan suoraan auton OBD-II pistokkeesta. OBD-II pistokkeeseen laitettava XBB Dongle® saa lisävalojen herätetiedon suoraan auton CAN-väylästä ja lähettää sen langattomasti XBB PowerUnit®-releelle. XBB PowerUnit®-rele voidaan kytkeä lisävalojen kytkentäsarjan tavallisen releen tilalle. Releessä on kaksi ulostuloa, joiden virrankesto on 15 A ja 5 A, huomio tämä jos kytket erittäin tehokkaita lamppuja tai muun runsaasti virtaa kuluttavan laitteen, sillä tällöin virran kytkentää varten pitää hankkia erillinen tehorele ja XBB PowerUnit®-relettä käytetään vain tehoreleen herätteen ohjaamiseen. XBB Dongle® konfiguroidaan puhelimeen ladattavalla XBB-sovelluksella ja se on saatavilla Android- ja IOS-käyttöjärjestelmiin. Langaton tiedonsiirto laitteiden välillä helpottaa ja nopeuttaa asennusta, kun autojen sisätilan ja konehuoneen väliin ei tarvitse vetää piuhoja.

• Erittäin nopea ja ehdottomasti helpoin tapa toteuttaa lisävalo tai muun lisälaitteen asennus OBD-II portilla varustettuun autoon
• Releessä kaksi virran ulostuloa (Output 1: 15 A ja Output 2: 5 A)
• Molemmat ulostulot voidaan ohjelmoida seuraamaan ja kytkemään eri toimintoja, esim. jos ohjelmoi Output 1:n seuraamaan kaukovaloja, sillä voi syöttää suoraan virtaa lisävalolle ja samaan aikaan Output 2 voi seurata esim. parkkivaloja ohjata ja syöttää virtaa erilliselle parkkivalolle
• XBB Dongle® konfiguroidaan puhelimeen ladattavalla XBB-sovelluksella ja se on saatavilla Androidille Google Play:sta ja IOS-käyttöjärjestelmiin AppStoresta
• Varmista aina, että autosi löytyy yhteensopivien ajoneuvojen listalta.

Vinkkejä asennukseen:
• Lataa sovellus ja rekisteröidy käyttäjäksi
• Muista vahvistaa rekisteröityminen koodilla joka lähetetään sähköpostiisi
• Sijaintiasetukset pitää olla päällä, jotta applikaatio tunnistaa XBB Dongle® & PowerUnit®-releen
• Asenna aina XBB PowerUnit®-rele pystyasentoon, eli siten että navat ovat alaspäin (IP53-luokitus vain näin asennettaessa)
• Jos asennat XBB PowerUnit®-releen valmiiksi kasattuun lisävalojen kytkentäsarjaan varmista, että releen kannan kytkennät oivat releen kantojen mukaisesti. Useimmissa sarjoissa maa- ja herätejohtimen paikka pitää muuttaa.
• Älä pese painepesurilla tai vedellä XBB PowerUnit®-releen lähettyviltä, irrota rele tarvittaessa ennen pesua
• Asenna XBB Dongle® & PowerUnit®-rele mahdollisimman lähelle toisiaan, jotta vasteaika pysyy lyhyenä, pitkä etäisyys hidastaa merkittävästi kytkemisaikaa
• Seuraa tarkoin asennusohjetta ja lue se huolellisesti läpi, sekä muista tarkastaa applikaatiosta, että SYSTEM_ACTIVE toimii oikein

XBB Dongle & PowerUnit OBD-II lisävalojen kytkentärele 12/24V Tesla Model-S/X

XBB PowerUnit 6 on valojen ohjaukseen suunniteltu rele, joka mahdollistaa jopa 6 erillisen valon kytkemisen CAN-väyläohjattuun ajoneuvoon. PowerUnit 6:ssa on nimensä mukaisesti kuusi ulostuloa, joista jokaiseen voidaan kytkeä max. 120W @12V kuorma. Releen toimintaperiaate on täysin sama kuin alkuperäiselläkin XBB PowerUnitilla, mutta sen avulla valoja tai valojen eri toimintoja (kuten parkkivalo, peruutusvalo jne.) saadaan kytkettyä käyttöön aiempaa useampi.

PowerUnit 6 on tarkoitettu käytettäväksi XBB Dongle -ohjausyksikön kanssa esimerkiksi lisävalojen asennuksessa silloin, kun herätevirtaa ei voida ottaa suoraan polttimon virtajohdosta, vaan kaukovalojen signaali täytyy napata OBD-II-portista. Dongle asennetaan OBD-II-porttiin, josta se nappaa pitkien valojen signaalin, ja lähettää tiedon PowerUnitille, joka puolestaan ohjaa autoon asennettua valoa kyseisen signaalin mukaisesti. Yhteen Dongle-ohjausyksikköön voidaan yhdistää jopa neljä PowerUnit-relettä, eli PowerUnit 6 -releitä käyttämällä ulostuloja saadaan parhaillaan 24.

Rele mahdollistaa 6 x 120W tehoisten valojen asennuksen suoraan. Tehokkaampien valojen asennuskin onnistuu, kun tekee pienen ja helpon lisäasennuksen, ja käyttää PowerUnit 6 releen ulostuloja erillisen kytkentäreleen ohjaamiseen. Lisäksi on mahdollista ottaa virta kahdesta ulostulosta yhtä aikaa, jolloin voidaan kytkeä max 240W tehoinen valo. Tällöin tulee ottaa huomioon, että kytkettävät kaapelit ovat saman paksuiset ja yhtä pitkät, jotta virta jakautuu tasaisesti.

Huom! XBB PowerUnit toimii ainoastaan yhdessä Dongle-ohjausyksikön kanssa, joka myydään erikseen.

Tekniset tiedot
Nimellisjännite: 12 / 24V
Käyttöjännite: 9-36V
Virrankulutus lepotilassa: 4 — 5,3 mA
Maksimikuorma: 6 x 10 A (~120W @ 12V)
Lattaliittimet 10 x 6,3 mm
Käyttölämpötila: -40 - 85°C
IP-luokitus: IP53

Vinkkejä asennukseen ja käyttöön:
• Asenna aina XBB PowerUnit 6 -rele pystyasentoon, eli siten, että navat ovat alaspäin (IP53-luokitus vain näin asennettaessa)
• Älä pese painepesurilla tai vedellä XBB PowerUnit 6 -releen lähettyviltä, irrota rele tarvittaessa ennen pesua
• Asenna XBB Dongle & PowerUnit 6 -rele mahdollisimman lähelle toisiaan, jotta vasteaika pysyy lyhyenä, pitkä etäisyys hidastaa merkittävästi kytkemisaikaa

XBB PowerUnit 6 lisäkytkentärele 12/24V

Tämä adapterijohto mahdollistaa OBD-II portin lisäämisen Tesla Model 3 ja Tesla Model Y malleihin vuosimallista 1-2019 alkaen.

• Adapterijohto jolla pystyt lisäämään puuttuvan OBD-II portin Tesla Model 3 ja Tesla Model Y malleihin
• Mahdollistaa mm. XBB Dongle® & PowerUnit® lisävalojen asennussarjan käyttämisen
• Huom! Auton tulee olla täysin sammutettu ennen asennusta, joka vaatii noin 10 minuutin odottelun ja oikein suoritetut sammutustoimenpiteet.

XBB OBD-II - Tesla adapterijohto (Model 3 & Model Y 2019-)

XBB PP-CAN-FD johtosarja on suunniteltu XBB PP-CAN-FD-älyreleen kanssa käytettäväksi, mahdollistaen lisävalojen asennuksen can-väyläohjattuihin ajoneuvoihin. Tämä johtosarja kytketään suoraan ajoneuvon CAN-Hi- ja CAN-Lo-kanaviin, mikä takaa luotettavan asennuksen, mutta vaatii erityistä ammattitaitoa ja osaamista. Johtosarjassa on DT2-liitin lisävalon kytkentään joka kestää max 180 W, joten huomio tämä asennuksessa.

• Käyttöjännite: 12 V
• Maksimikuorma: 180 W
• Sulake: Integroitu ATO-sulakepidin
• DT2-liitin lisävalolle
• Releen ja lisävalon välisen johdon pituus: n. 1300 mm

XBB Can-johtosarja PP-CAN-FD

XBB PowerUnit® lisäkytkentäreleen avulla voit kytkeä helposti useampia lisävaloja tai lisälaitteita.

• XBB PowerUnit®-rele tarvitsee toimiakseen OBD-II porttiin kytkettävän XBB Dongle® lukijan/lähettimen
• Yhteen XBB Dongle®:een voi kytkeä jopa kolme XBB PowerUnit®-relettä

Käytännössä ensin pitää hankkia 48-00421 XBB Dongle® & PowerUnit® OBD-II lisävalojen kytkentärele 12/24V-sarja, jota voi laajentaa tällä lisäreleellä.

XBB PowerUnit lisäkytkentärele 12/24V

XBB PP-CAN-FD on älykäs, CAN-väylään liitettävä lisävalojen ohjaukseen tarkoitettu kytkentärele, jossa on kaksi 10 A ulostuloa. Rele kytketään suoraan ajoneuvon CAN-Hi- ja CAN-Lo -linjoihin yhteensopivan johtosarjan avulla. Sisäänrakennettu ohjainyksikkö lukee ajoneuvon CAN-väylältä esimerkiksi kaukovalojen tai peruutusvalon tilan ja ohjaa lisävaloja tämän signaalin perusteella.

Verrattuna suosittuun XBB Dongle & PowerUnit -sarjaan suurin ero on se, että PP-CAN-FD sisältää kaikki tarvittavat toiminnot suoraan itse releessä. Näin ajoneuvon OBD-portti jää vapaaksi muille laitteille ja diagnostiikalle.
Releen kaksi ulostuloa voidaan haluttaessa yhdistää yhdeksi 20 A ulostuloksi. Lisäksi relettä voidaan ohjata myös manuaalisesti analogisen sisääntulon (pin 4) kautta esimerkiksi erillisellä kytkimellä. XBB PP-CAN-FD kykenee ohjaamaan langattomasti jopa neljää erillistä XBB PowerUnit -relettä tai XBB PowerUnit 6 -relettä, ja siihen voidaan ohjelmoida myös XBB Smart Button -painike.

Huom! Tuotteen asennus edellyttää hyvää ajoneuvoelektroniikan tuntemusta, koska rele liitetään suoraan ajoneuvon CAN-väylään (CAN-Hi ja CAN-Lo). Jos haluat huomattavasti helpomman, Plug & Play -tyylisen ratkaisun, tutustu XBB Dongle & PowerUnit -sarjaan tuotenumerolla 48-00421.

• Nimellisjännite: 12 V
• Käyttöjännite: 9—36 V
• Maksimikuorma: 240 W @ 12 V (jos 10 A lähdöt yhdistetty)
• Virrankulutus lepotilassa: 3—5,4 mA
• Mitat: 30 x 62,5 mm (Syvyys x Korkeus)
• Materiaali: Muovi
• Paino: 40 g
• IP-luokitus: IP65
• Käyttölämpötila: -30°C - +85°C
• Liitäntä: 7-napainen rele
• Output: 2 x 10 A
• Input: 1 x analoginen tulo
• Hyväksynnät: RED 2014/53/EU, RoHS3 2015/863/EU, REACH 1907/2006, Bluetooth SIG D053188, ISO 14229-1, ISO 14229-7, CE

Pin-konfiguraatio
Nasta 1: CAN-L (Low)
Nasta 2: 9—36 V
Nasta 3: CAN-H (High)
Nasta 4: Analoginen tulosignaali
Nasta 5: Lähtö 1 (10A)
Nasta 6: GND (Maadoitus)
Nasta 8: Lähtö 2 (10A)
