XBB PowerUnit 6 lisäkytkentärele 12/24V
48-01114
Saatat tarvita myös näitä:
XBB PowerUnit 6 lisäkytkentärele 12/24V
48-01114
- Maksimikuorma 6 x 120W @12V
- Helppo ratkaisu CAN-väyläohjattuihin ajoneuvoihin
Lue tuotekuvaus
159,00 €/ kpl
Saatat tarvita myös näitä:
Osta tavaratalosta
Ei saatavilla
Tilaa verkkokaupasta
Ei saatavilla
Saatavuus ja hyllypaikka tavarataloissa

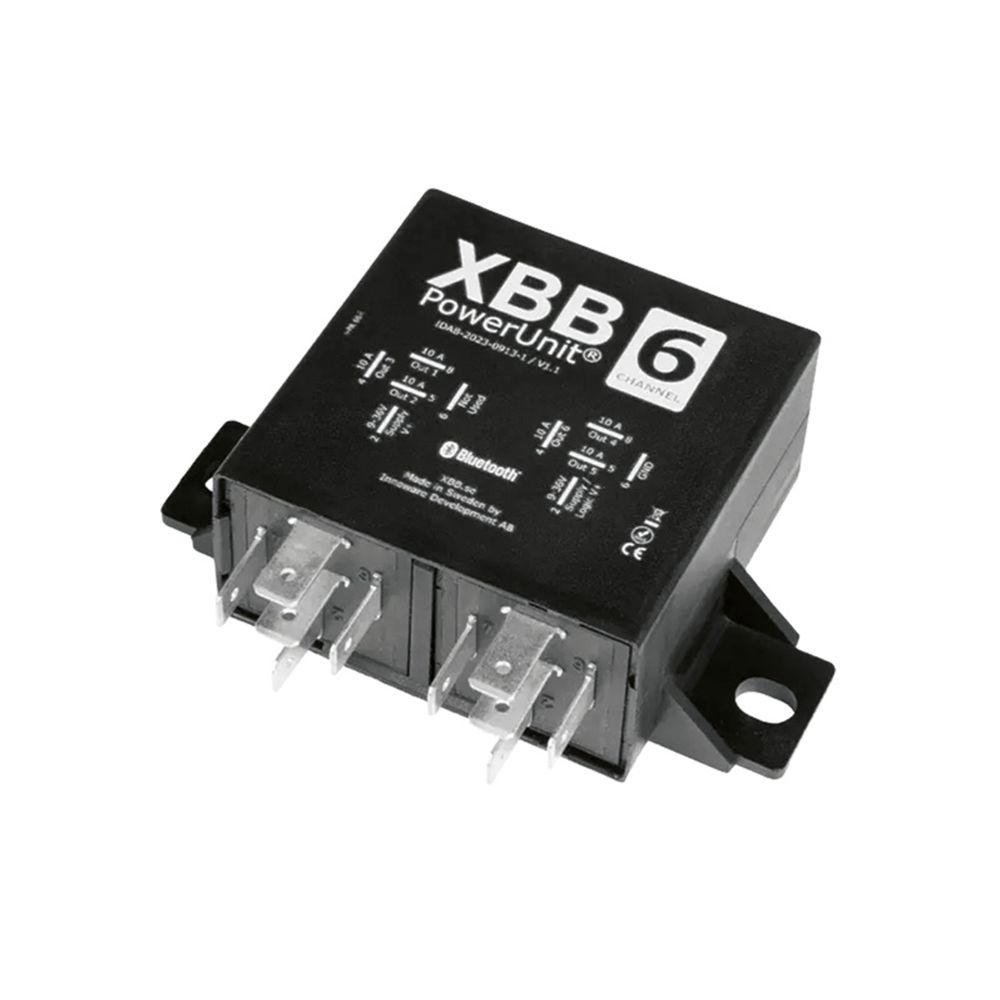

XBB PowerUnit 6 on valojen ohjaukseen suunniteltu rele, joka mahdollistaa jopa 6 erillisen valon kytkemisen CAN-väyläohjattuun ajoneuvoon. PowerUnit 6:ssa on nimensä mukaisesti kuusi ulostuloa, joista jokaiseen voidaan kytkeä max. 120W @12V kuorma. Releen toimintaperiaate on täysin sama kuin alkuperäiselläkin XBB PowerUnitilla, mutta sen avulla valoja tai valojen eri toimintoja (kuten parkkivalo, peruutusvalo jne.) saadaan kytkettyä käyttöön aiempaa useampi.
PowerUnit 6 on tarkoitettu käytettäväksi XBB Dongle -ohjausyksikön kanssa esimerkiksi lisävalojen asennuksessa silloin, kun herätevirtaa ei voida ottaa suoraan polttimon virtajohdosta, vaan kaukovalojen signaali täytyy napata OBD-II-portista. Dongle asennetaan OBD-II-porttiin, josta se nappaa pitkien valojen signaalin, ja lähettää tiedon PowerUnitille, joka puolestaan ohjaa autoon asennettua valoa kyseisen signaalin mukaisesti. Yhteen Dongle-ohjausyksikköön voidaan yhdistää jopa neljä PowerUnit-relettä, eli PowerUnit 6 -releitä käyttämällä ulostuloja saadaan parhaillaan 24.

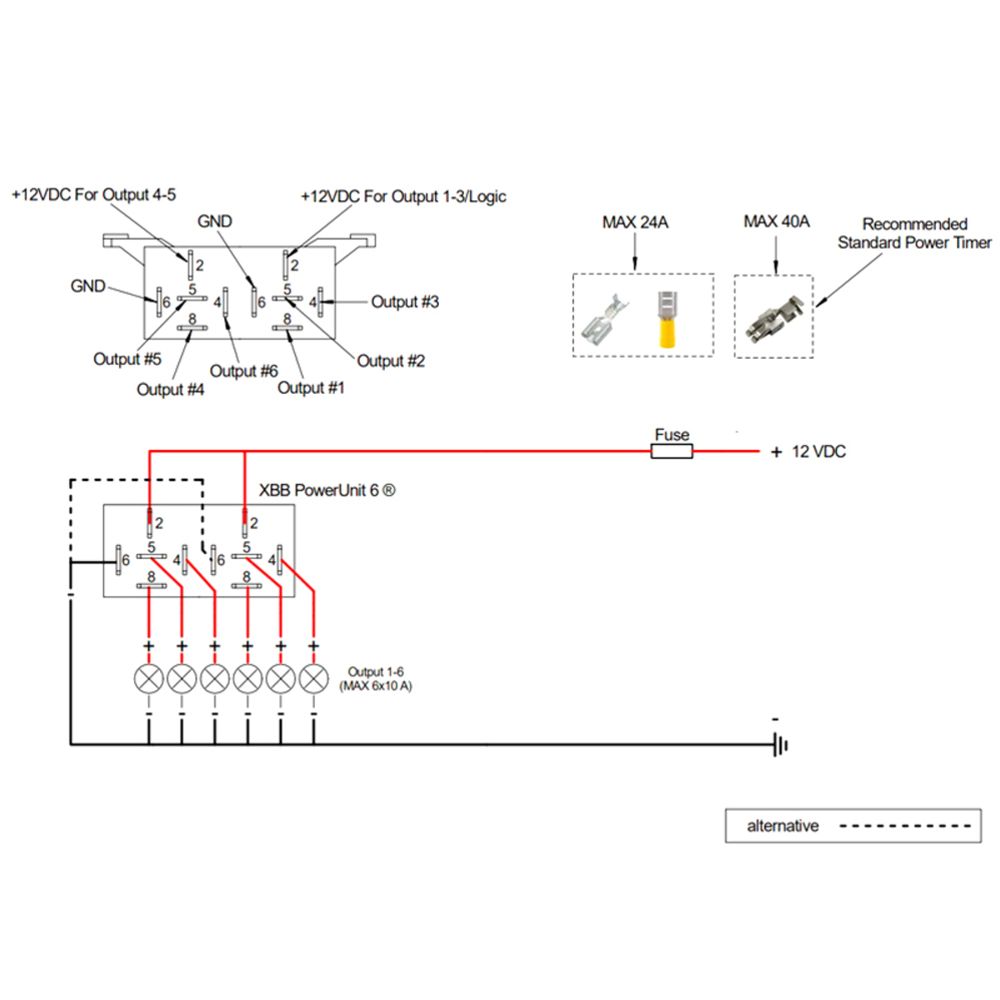

Rele mahdollistaa 6 x 120W tehoisten valojen asennuksen suoraan. Tehokkaampien valojen asennuskin onnistuu, kun tekee pienen ja helpon lisäasennuksen, ja käyttää PowerUnit 6 releen ulostuloja erillisen kytkentäreleen ohjaamiseen. Lisäksi on mahdollista ottaa virta kahdesta ulostulosta yhtä aikaa, jolloin voidaan kytkeä max 240W tehoinen valo. Tällöin tulee ottaa huomioon, että kytkettävät kaapelit ovat saman paksuiset ja yhtä pitkät, jotta virta jakautuu tasaisesti.
Huom! XBB PowerUnit toimii ainoastaan yhdessä Dongle-ohjausyksikön kanssa, joka myydään erikseen.
Tekniset tiedot
Nimellisjännite: 12 / 24V
Käyttöjännite: 9-36V
Virrankulutus lepotilassa: 4 — 5,3 mA
Maksimikuorma: 6 x 10 A (~120W @ 12V)
Lattaliittimet 10 x 6,3 mm
Käyttölämpötila: -40 - 85°C
IP-luokitus: IP53
Vinkkejä asennukseen ja käyttöön:
• Asenna aina XBB PowerUnit 6 -rele pystyasentoon, eli siten, että navat ovat alaspäin (IP53-luokitus vain näin asennettaessa)
• Älä pese painepesurilla tai vedellä XBB PowerUnit 6 -releen lähettyviltä, irrota rele tarvittaessa ennen pesua
• Asenna XBB Dongle & PowerUnit 6 -rele mahdollisimman lähelle toisiaan, jotta vasteaika pysyy lyhyenä, pitkä etäisyys hidastaa merkittävästi kytkemisaikaa
PowerUnit 6 on tarkoitettu käytettäväksi XBB Dongle -ohjausyksikön kanssa esimerkiksi lisävalojen asennuksessa silloin, kun herätevirtaa ei voida ottaa suoraan polttimon virtajohdosta, vaan kaukovalojen signaali täytyy napata OBD-II-portista. Dongle asennetaan OBD-II-porttiin, josta se nappaa pitkien valojen signaalin, ja lähettää tiedon PowerUnitille, joka puolestaan ohjaa autoon asennettua valoa kyseisen signaalin mukaisesti. Yhteen Dongle-ohjausyksikköön voidaan yhdistää jopa neljä PowerUnit-relettä, eli PowerUnit 6 -releitä käyttämällä ulostuloja saadaan parhaillaan 24.
Rele mahdollistaa 6 x 120W tehoisten valojen asennuksen suoraan. Tehokkaampien valojen asennuskin onnistuu, kun tekee pienen ja helpon lisäasennuksen, ja käyttää PowerUnit 6 releen ulostuloja erillisen kytkentäreleen ohjaamiseen. Lisäksi on mahdollista ottaa virta kahdesta ulostulosta yhtä aikaa, jolloin voidaan kytkeä max 240W tehoinen valo. Tällöin tulee ottaa huomioon, että kytkettävät kaapelit ovat saman paksuiset ja yhtä pitkät, jotta virta jakautuu tasaisesti.
Huom! XBB PowerUnit toimii ainoastaan yhdessä Dongle-ohjausyksikön kanssa, joka myydään erikseen.
Tekniset tiedot
Nimellisjännite: 12 / 24V
Käyttöjännite: 9-36V
Virrankulutus lepotilassa: 4 — 5,3 mA
Maksimikuorma: 6 x 10 A (~120W @ 12V)
Lattaliittimet 10 x 6,3 mm
Käyttölämpötila: -40 - 85°C
IP-luokitus: IP53
Vinkkejä asennukseen ja käyttöön:
• Asenna aina XBB PowerUnit 6 -rele pystyasentoon, eli siten, että navat ovat alaspäin (IP53-luokitus vain näin asennettaessa)
• Älä pese painepesurilla tai vedellä XBB PowerUnit 6 -releen lähettyviltä, irrota rele tarvittaessa ennen pesua
• Asenna XBB Dongle & PowerUnit 6 -rele mahdollisimman lähelle toisiaan, jotta vasteaika pysyy lyhyenä, pitkä etäisyys hidastaa merkittävästi kytkemisaikaa
Tuotekoodi:
Brändi:
Pakkauksen mitat ja paino
- Leveys110 mm
- Pituus156 mm
- Korkeus35 mm
- Paino0.1 kg
