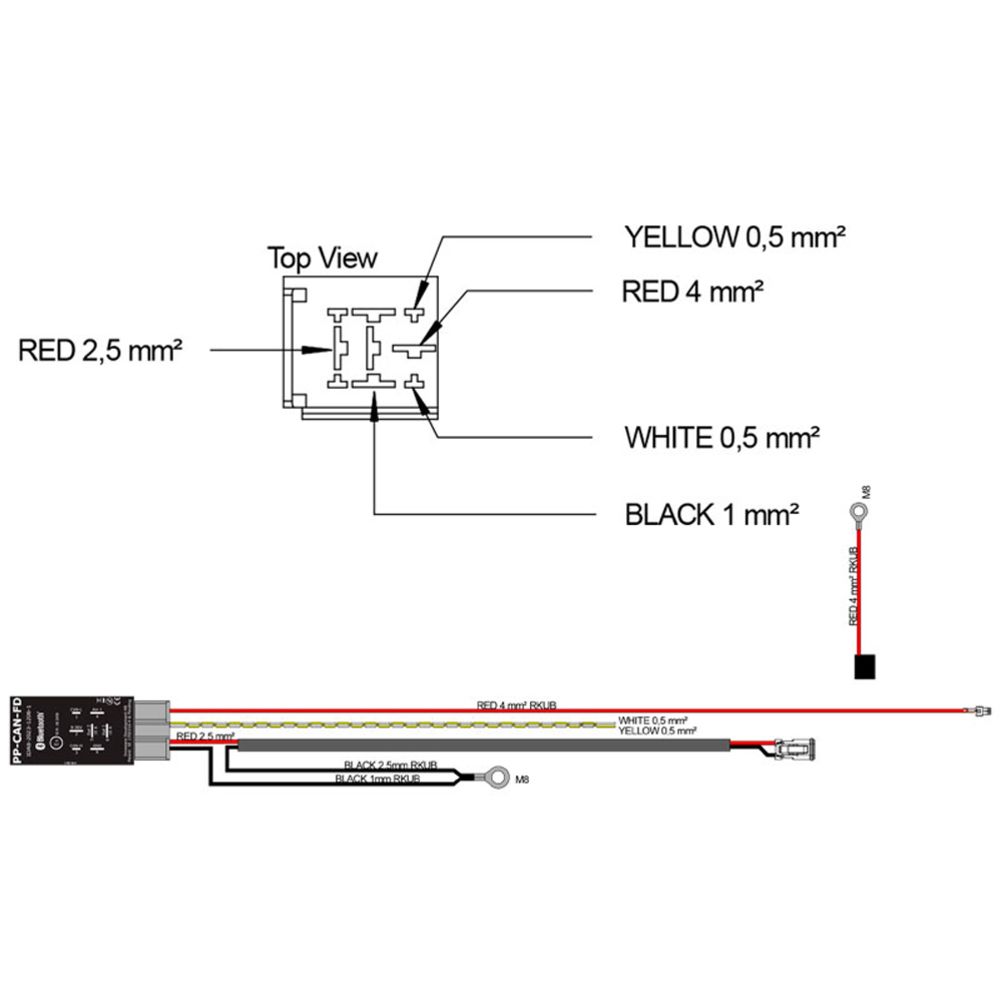

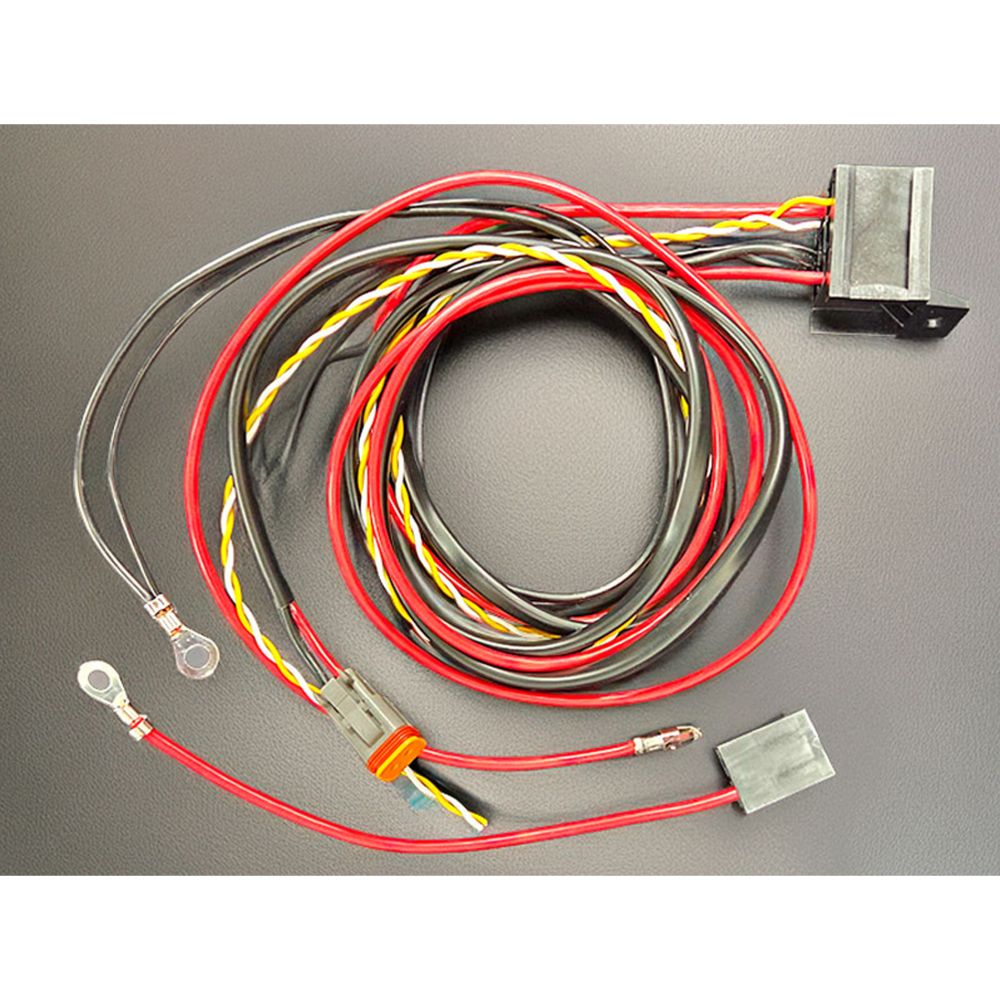

XBB PP-CAN-FD johtosarja on suunniteltu XBB PP-CAN-FD-älyreleen kanssa käytettäväksi, mahdollistaen lisävalojen asennuksen can-väyläohjattuihin ajoneuvoihin. Tämä johtosarja kytketään suoraan ajoneuvon CAN-Hi- ja CAN-Lo-kanaviin, mikä takaa luotettavan asennuksen, mutta vaatii erityistä ammattitaitoa ja osaamista. Johtosarjassa on DT2-liitin lisävalon kytkentään joka kestää max 180 W, joten huomio tämä asennuksessa.

• Käyttöjännite: 12 V
• Maksimikuorma: 180 W
• Sulake: Integroitu ATO-sulakepidin
• DT2-liitin lisävalolle
• Releen ja lisävalon välisen johdon pituus: n. 1300 mm

XBB Can-johtosarja PP-CAN-FD

XBB PP-CAN-FD on älykäs, CAN-väylään liitettävä lisävalojen ohjaukseen tarkoitettu kytkentärele, jossa on kaksi 10 A ulostuloa. Rele kytketään suoraan ajoneuvon CAN-Hi- ja CAN-Lo -linjoihin yhteensopivan johtosarjan avulla. Sisäänrakennettu ohjainyksikkö lukee ajoneuvon CAN-väylältä esimerkiksi kaukovalojen tai peruutusvalon tilan ja ohjaa lisävaloja tämän signaalin perusteella.

Verrattuna suosittuun XBB Dongle & PowerUnit -sarjaan suurin ero on se, että PP-CAN-FD sisältää kaikki tarvittavat toiminnot suoraan itse releessä. Näin ajoneuvon OBD-portti jää vapaaksi muille laitteille ja diagnostiikalle.
Releen kaksi ulostuloa voidaan haluttaessa yhdistää yhdeksi 20 A ulostuloksi. Lisäksi relettä voidaan ohjata myös manuaalisesti analogisen sisääntulon (pin 4) kautta esimerkiksi erillisellä kytkimellä. XBB PP-CAN-FD kykenee ohjaamaan langattomasti jopa neljää erillistä XBB PowerUnit -relettä tai XBB PowerUnit 6 -relettä, ja siihen voidaan ohjelmoida myös XBB Smart Button -painike.

Huom! Tuotteen asennus edellyttää hyvää ajoneuvoelektroniikan tuntemusta, koska rele liitetään suoraan ajoneuvon CAN-väylään (CAN-Hi ja CAN-Lo). Jos haluat huomattavasti helpomman, Plug & Play -tyylisen ratkaisun, tutustu XBB Dongle & PowerUnit -sarjaan tuotenumerolla 48-00421.

• Nimellisjännite: 12 V
• Käyttöjännite: 9—36 V
• Maksimikuorma: 240 W @ 12 V (jos 10 A lähdöt yhdistetty)
• Virrankulutus lepotilassa: 3—5,4 mA
• Mitat: 30 x 62,5 mm (Syvyys x Korkeus)
• Materiaali: Muovi
• Paino: 40 g
• IP-luokitus: IP65
• Käyttölämpötila: -30°C - +85°C
• Liitäntä: 7-napainen rele
• Output: 2 x 10 A
• Input: 1 x analoginen tulo
• Hyväksynnät: RED 2014/53/EU, RoHS3 2015/863/EU, REACH 1907/2006, Bluetooth SIG D053188, ISO 14229-1, ISO 14229-7, CE

Pin-konfiguraatio
Nasta 1: CAN-L (Low)
Nasta 2: 9—36 V
Nasta 3: CAN-H (High)
Nasta 4: Analoginen tulosignaali
Nasta 5: Lähtö 1 (10A)
Nasta 6: GND (Maadoitus)
Nasta 8: Lähtö 2 (10A)

XBB Can-väylä kytkentärele PP-CAN-FD

XBB PowerUnit® lisäkytkentäreleen avulla voit kytkeä helposti useampia lisävaloja tai lisälaitteita.

• XBB PowerUnit®-rele tarvitsee toimiakseen OBD-II porttiin kytkettävän XBB Dongle® lukijan/lähettimen
• Yhteen XBB Dongle®:een voi kytkeä jopa kolme XBB PowerUnit®-relettä

Käytännössä ensin pitää hankkia 48-00421 XBB Dongle® & PowerUnit® OBD-II lisävalojen kytkentärele 12/24V-sarja, jota voi laajentaa tällä lisäreleellä.

XBB PowerUnit lisäkytkentärele 12/24V

XBB PowerUnit 6 on valojen ohjaukseen suunniteltu rele, joka mahdollistaa jopa 6 erillisen valon kytkemisen CAN-väyläohjattuun ajoneuvoon. PowerUnit 6:ssa on nimensä mukaisesti kuusi ulostuloa, joista jokaiseen voidaan kytkeä max. 120W @12V kuorma. Releen toimintaperiaate on täysin sama kuin alkuperäiselläkin XBB PowerUnitilla, mutta sen avulla valoja tai valojen eri toimintoja (kuten parkkivalo, peruutusvalo jne.) saadaan kytkettyä käyttöön aiempaa useampi.

PowerUnit 6 on tarkoitettu käytettäväksi XBB Dongle -ohjausyksikön kanssa esimerkiksi lisävalojen asennuksessa silloin, kun herätevirtaa ei voida ottaa suoraan polttimon virtajohdosta, vaan kaukovalojen signaali täytyy napata OBD-II-portista. Dongle asennetaan OBD-II-porttiin, josta se nappaa pitkien valojen signaalin, ja lähettää tiedon PowerUnitille, joka puolestaan ohjaa autoon asennettua valoa kyseisen signaalin mukaisesti. Yhteen Dongle-ohjausyksikköön voidaan yhdistää jopa neljä PowerUnit-relettä, eli PowerUnit 6 -releitä käyttämällä ulostuloja saadaan parhaillaan 24.

Rele mahdollistaa 6 x 120W tehoisten valojen asennuksen suoraan. Tehokkaampien valojen asennuskin onnistuu, kun tekee pienen ja helpon lisäasennuksen, ja käyttää PowerUnit 6 releen ulostuloja erillisen kytkentäreleen ohjaamiseen. Lisäksi on mahdollista ottaa virta kahdesta ulostulosta yhtä aikaa, jolloin voidaan kytkeä max 240W tehoinen valo. Tällöin tulee ottaa huomioon, että kytkettävät kaapelit ovat saman paksuiset ja yhtä pitkät, jotta virta jakautuu tasaisesti.

Huom! XBB PowerUnit toimii ainoastaan yhdessä Dongle-ohjausyksikön kanssa, joka myydään erikseen.

Tekniset tiedot
Nimellisjännite: 12 / 24V
Käyttöjännite: 9-36V
Virrankulutus lepotilassa: 4 — 5,3 mA
Maksimikuorma: 6 x 10 A (~120W @ 12V)
Lattaliittimet 10 x 6,3 mm
Käyttölämpötila: -40 - 85°C
IP-luokitus: IP53

Vinkkejä asennukseen ja käyttöön:
• Asenna aina XBB PowerUnit 6 -rele pystyasentoon, eli siten, että navat ovat alaspäin (IP53-luokitus vain näin asennettaessa)
• Älä pese painepesurilla tai vedellä XBB PowerUnit 6 -releen lähettyviltä, irrota rele tarvittaessa ennen pesua
• Asenna XBB Dongle & PowerUnit 6 -rele mahdollisimman lähelle toisiaan, jotta vasteaika pysyy lyhyenä, pitkä etäisyys hidastaa merkittävästi kytkemisaikaa

XBB PowerUnit 6 lisäkytkentärele 12/24V

XBB Smart Button on langaton kauko-ohjain, joka mahdollistaa lisävalojen monipuolisen käytön Bluetooth® kautta XBB DongleUnit® avulla. Voit sammuttaa lisävalot vaikka auton kaukovalot olisivat vielä päällä esimerkiksi ajettaessa kovassa lumisateessa. Sama nappi voidaan ohjelmoida myös vaikkapa peruutusvalojen käyttöön.

XBB Smart Button Bluetooth katkaisija/kauko-ohjain

FOUR Connect fleeceteippi soveltuu erinomaisesti kaapeleiden niputtamiseen ja eristämiseen.
Teippi on helppo katkaista käsin repäisemällä.

• Leveys: 19 mm
• Pituus: 25 m
• Väri: Musta
