Tuoteryhmä

Hinta

Jakorasia AP9 (2,5 mm², 500 V, kotelointiluokka IP 65) on kiinteillä, pehmeillä kalvotiivisteillä varustettu jäykkärunkoinen rasia. Kalvotiivisteitä on 12 kpl sivuissa kaapeleille Ø 17 mm saakka ja 2 kpl pohjassa kaapeleille Ø 19 mm saakka. Rasian voidaan tarvittaessa sinetöidä. Asennuslämpötila -25...+60°C.

Kaapelin sisäänvienti puhkaistaan esim. kuorituilla johtimien päillä. Kansi avataan ruuvitaltalla kannessa olevista lovista ja kiinnitetään painamalla. Rasiaan on saatavissa vedonpoistajat AS9, AS9.1 ja AS9.3. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

ABB jakorasia 86 x 86 x 39 mm IP65

Pinta-asennettava umpikoteloitu pöly/roiskevesitiivis pistorasia jousiliittimin.
• Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä maks. 4 johtoa (haaroitusmahdollisuus)
• Liittimet on hyväksytty ML- ja MK-johtimille
• Pistorasiassa on yksi potentiaalivapaa ruuviliitin ja tilavaraus kahdelle irrallisille potentiaalivapaalle liittimille

ABB Kosti pinta pistorasia 2 -osainen IP44, valkoinen

Kojerasiaa AUS15.2 käytetään jälkiasennusrasiana levyrakenteisissa seinissä. Asennusreiän halkaisija 70 mm (rasiapora AT1), korkeus 43 mm
• Avataan rasiaan aukkoaihio putkea tai kaapelia varten ja työnnetään rasia reikään
• Kierretään ruuveja myötäpäivään, jolloin kiinnityskorva nousee levyä vasten ja kiinnittää rasian
• Putki tai kaapeli lukitaan rasian sisältätyönnettävien nysien avulla
• Rasian pohjassa on neljä pohja-aihiota, kaksi putkinysälle ja kaksi vedonpoistonysälle AS12
• Rasia soveltuu käytettäväksi myös hirsiseinissä
• Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21) ja täyttää hehkulankatestin vaatimukset standardin IEC/EN60670: 2005 (850 °C) mukaan

ABB AUS15.2P kojerasia levyseinään 70 mm

Kytkin jousikiinnitteisellä vivulla ja jousiliittimin.
• Liittimiin voi kytkeä maks. 2 johdinta
• Hyväksytty ML- ja MK-johtimille
• Lisäliittimiä voi käyttää johtimien jatkamiseen

ABB Jussi 6 -kytkin valkoinen IP21

Ripustuskansi AKK13 on 1-luokan kaksinapainen suojamaadoitettu kansi, joka soveltuu asennettavaksi suoraan kattopinnalle tai jakorasian päälle. Ryhmäjohdon jatkaminen 2,5 mm² (-0-) on mahdollista. Pinta-asennuksessa, jos alusta on metallia, tulee se yhdistää suojajohtimeen tai potentiaalintasausjohtimeen standardin SFS 600-5-51 515.1 -osien 4-41 ja 5-54 mukaisesti. Asennettaessa kansi palavalle materiaalille on kansi erotettava siitä sopivalla eristävällä välikerroksella, jonka syttymisluokka on FH1-standardin IEC 60695 mukaisesti.
• Kanteen saa liittää maks. 6 A 250 V valaisimen
• Ripustuskoukun maksimikuormitus on 15 kg
• Mitat 115 x 17 mm

ABB AKK13P valaisinpistorasia maadoitettu IP20

Pinta-asennettava kytkin jousikiinnitteisellä vivulla ja jousiliittimin.
• Liittimiin voi kytkeä maks. 2 johdinta
• Hyväksytty ML- ja MK-johtimille
• Lisäliittimiä voi käyttää johtimien jatkamiseen

ABB Jussi pinta 6 -kytkin IP21, valkoinen

Pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä maks. 4 johtoa (haaroitusmahdollisuus).
• Liittimet on hyväksytty ML- ja MK-johtimille
• Ei potentiaalivapaita liittimiä
• Lapsisuojat on integroitu pistorasian runkoon
• IP21-tiiveys saavutetaan vain jos kaapeli tuodaan alhaalta

ABB Jussi pinta pistorasia 2 - osainen, valkoinen

ABB sileä peitekansi jakorasioille, joiden kiinnitysreikäväli on 70-78 mm.

• Kannen halkaisija 115 mm, korkeus 9 mm
• Mukana kiinnitysruuvit ja suojatulpat
• Halogeeniton

ABB AK1.1P peitekansi jakorasioille, sileä

Rasian sivuilla on 5 kpl nysäaihioita (20 m), joista kaksi on samalla sivulla vierekkäin.
• Pohjaan voidaan liittää kaksi pohjanysää
• Rasiat yhdistetään toisiinsa yhdyskappaleella PMR474
• Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21)
• Täyttää hehkulankatestin vaatimukset standardin IEC/EN60670: 2005 (850 °C) mukaan
• Rasian halkaisija 71 mm, korkeus 47 mm

ABB AU3.2P kojerasia irtonysillä

Laadukas ABB-jakorasia, johon voi liittää kahdeksan irtonysää ja neljä pohjanysää. Uppoasennettavissa esimerkiksi koolauksiin ja valuihin.

• 20 mm nysäkoko
• Rasian halkaisija 88 mm, korkeus 47 mm
• Enintään 2,5 mm² kaapelille

ABB AU19P jakorasia irtonysillä

Jakorasioiden kanssa käytetään tarvittaessa korotusrengasta AK7. Korotusrenkaan korkeus on 13 mm.

• Pakkauksessa 3 kpl korotusrenkaita
• Mitat: ulko/sisähalkaisija ø94/84 mm, korkeus 13 mm
• Halogeeniton

ABB AK7P 13 mm korotusrengas jakorasiaan 3 kpl

ABB Kosti uppo pistorasia 2-osainen IP44, valkoinen

Vakiokojerasioihin on saatavana kolme erikorkuista korotusrengasta. PMR94:n korkeus on 13 mm. Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

ABB PMR94P 13mm korotusrengas kojerasioille 5 kpl

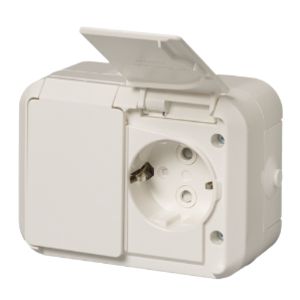

Pinta-asennettava umpikoteloitu pöly/roiskevesitiivis pistorasia jousiliittimin.
• Pistorasiassa on liittimet kutakin kosketinta kohden
• Liittimiin voi kytkeä maks. 2 johtoa
• Liittimet on hyväksytty ML- ja MK-johtimille
• Kotelon pohjassa on ylimääräinen potentiaalivapaa ruuviliitin johtimen jatkamiseen tai johtolajin vaihtamiseen

ABB Kosti pinta pistorasia 1 -osainen

ABB-vedonpoistajanysä 5 kappaleen pakkauksessa. Käytetään MMJ-kaapelien kiinnittämisessä jako- tai kojerasiaan putkettomassa uppoasennuksessa. Nysä ehkäisee rasialiitosten irtoamisen riskiä jos kaapeliin kohdistuu vetoa.

• MMJ-kaapelin maksimikoko 5 x 2,5 mm²
• Materiaali polyamidi (PA)

ABB AS12P vedonpoistajanysä jako- ja kojerasioille 5 kpl

Pinta-asennettava umpikoteloitu kytkin jousiliittimin. Kytkimen rungossa on 2 lisäliitintä joita voi käyttää johtimien jatkamiseen. Liittimiin voi kytkeä maks. 2 johdinta ja ne on hyväksytty ML-ja MK-johtimille. Kotelon pohjassa on ylimääräinen potentiaalivapaa ruuviliitin johtimen jatkamiseen tai johtolajin vaihtamiseen. Merkkivalon kytkentämahdollisuus.

ABB Kosti pinta 6 -kytkin IP44, valkoinen

Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä maks. 4 johtoa (haaroitusmahdollisuus).
• Liittimet on hyväksytty ML- ja MK-johtimille
• Ei potentiaalivapaita liittimiä
• Pistorasian runko on kosketussuojainen ilman peitelevyä

ABB Jussi uppo pistorasia 2 -osainen IP21, valkoinen, maadoitettu

Soveltuu peittämään käyttämätön kojerasia. Jussi 85 mm -peitelevyihin.

ABB Jussi keskiölevy, valkoinen

AK5P on sileä kuivan tilan peitekansi kojerasioille. Kannen mukana toimitetaan sulkutulpat ruuvien peittämiseksi (ei sis. ruuveja).

• Mitat 90 mm x 4 mm
• Valmistettu halogeenittomasta materiaalista (IEC/61249-2-21).

ABB AK5P peitekansi kojerasialle IP20, valkoinen

Kytkin jousikiinnitteisellä vivulla ja jousiliittimin. Liittimiin voi kytkeä maks. 2 johdinta ja ne on hyväksytty ML- ja MK-johtimille.

ABB Jussi 5 -kytkin IP20, valkoinen

Pistorasiassa on jousiliittimet kutakin kosketinta kohden ja niihin voi kytkeä maks. 4 johtoa (haaroitusmahdollisuus).
• Liittimet on hyväksytty ML- ja MK-johtimille
• Ei potentiaalivapaita liittimiä
• Pistorasian runko on kosketussuojainen ilman peitelevyä

ABB Jussi uppo pistorasia 2 -osainen IP21 peitelevyllä, valkoinen

ABB AK11P on sileä, roiskevesitiivis (IP44) peitekansi, joka soveltuu uppoasennettaville jakorasioille, kuten AU8, AU19 ja AU19J. Kannen halkaisija on 115 mm ja korkeus 11 mm. Se on valmistettu halogeenittomasta materiaalista ja asennetaan ruuveilla. Pakkaukseen sisältyvät kiinnitysruuvit ja suojatulpat.

ABB AK11P peitekansi IP44 jakorasialle

Jussi-uppoasennuspeitelevy 85 mm yhdelle 1-osaiselle kojeelle.

ABB Jussi peitelevy 1 -osainen, valkoinen

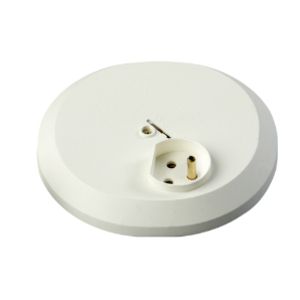

Maadoittamaton kaksinapainen pinta- tai uppoasennettava valaisinpistorasiakansi.

• 250 V/16 A
• Mitat 115 x 17 mm
• Valkoista kestomuovia, IP20
• Ripustettavan valaisimen enimmäispaino 15 kg

ABB AKK2P valaisinpistorasia maadoittamaton IP20

Jussi-uppoasennuspeitelevy 85 mm yhdelle 1-osaiselle kojeelle ja yhdelle kaksoispistorasialle.

ABB Jussi peitelevy 1+1 -osainen, valkoinen

Jussi-uppoasennuspeitelevy 85 mm kahdelle 1-osaiselle kojeelle.

ABB Jussi peitelevy 2 -osainen, valkoinen

ABB Jussi pinta 5 -kytkin IP21, valkoinen

Uuden standardin mukainen DCL-valaisinpistorasia valaisinten asentamiseen. Koukun maksimikuorma 15 kg.
