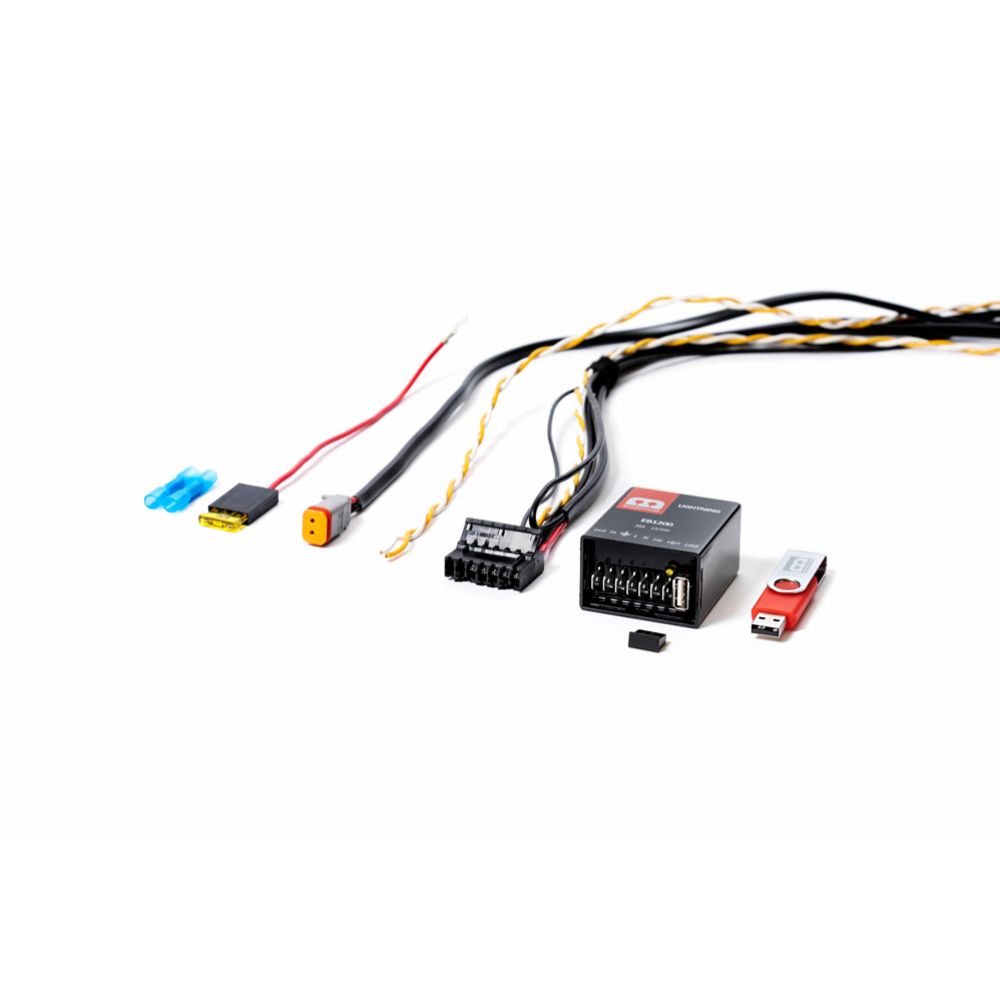

Name: Modernum Digital Lightning 1200 CAN-johtosarja lisävaloille
Brand: Modernum
SKU: 48-00958
Price: 189 EUR
Availability: OnlineOnly

Muut tuotteet

Autotarvikkeet

Lisävalot ja tarvikkeet

Lisävalojen asennustarvikkeet

Lisävalojen sähköasennussarjat

Moderni lisävalojen kytkentäsarja ajoneuvoihin, joissa CAN-ohjatut valot. Asennussarja sisältää laadukkaat vahvistetut kaapelit DT-liittimellä helppoon valo-paneeleiden sekä muiden lisävalojen asennukseen. Ei tarvitse asennuksia matkustamoon.

• Käyttöjännite 12/24 VDC
• Jatkuva maksimivirta 13 A (20 A ilman DT2-liitintä)
• Deutsch DT2-liitin (Max 13 A)
• Virrankulutus 3,6 mA
• Mitat (ECU) 60 x 50 x 32 mm
• Ohjainlaitteeseen (ECU) ladataan ohjelmisto Modernumin kotisivuilta, pakkaus sisältää USB-tikun.
• E-hyväksytty
• Huom! Jos asennat lisävalon jonka virranottoteho on isompi kuin 13 A ja/tai liitin muu kuin DT-2, katkaise DT-2 liitin ja kytke lisävalo asianmukaisesti suoraan johtimiin tai käytä tarvittaessa Digital Lightning 1200 relettä erillisen kytkentäreleen herätteenä.
• Huom! Varmista aina että ajoneuvo löytyy valmistajan ilmoittamasta yhteensopivien ajoneuvojen listalta.
• Huom! Vaatii kytkennän CAN-väyläjohtimiin, käytä 48-00957 R&D Lightning FX CAN-KEY tai 48-00421 XBB Dongle & PowerUnit OBD-II, jos haluat välttää väyläjohtimiin kajoamisen.

Modernum Digital Lightning 1200 CAN-johtosarja lisävaloille

XBB Dongle & PowerUnit on erittäin nopea ja ehdottomasti helpoin tapa toteuttaa lisävalon tai muun lisälaitteen asennus OBD-II-portilla varustettuun autoon. OBD-II-pistokkeeseen liitettävä XBB Dongle saa lisävalojen herätetiedon suoraan auton CAN-väylästä ja lähettää sen langattomasti XBB PowerUnit -releelle. XBB Donglea hallitaan puhelimeen ladattavalla XBB-sovelluksella, joka on saatavilla Android- ja iOS-käyttöjärjestelmiin. Langaton tiedonsiirto laitteiden välillä helpottaa ja nopeuttaa asennusta, kun autojen sisätilan ja konehuoneen väliin ei tarvitse vetää piuhoja.

Releessä on kaksi ulostuloa, joiden virrankesto on 15 A ja 5 A. Molemmat ulostulot voidaan ohjelmoida seuraamaan ja kytkemään eri toimintoja, esim. jos ohjelmoit yhden seuraamaan kaukovaloja, sillä voi syöttää suoraan virtaa lisävalolle ja samaan aikaan toinen voi ohjata erillisiä parkkivaloja.

Jos kytket erittäin tehokkaita lamppuja tai muun runsaasti (yli 15 A) virtaa kuluttavan laitteen, virran kytkentää varten pitää hankkia erillinen tehorele ja XBB PowerUnit -relettä käytetään vain tehoreleen herätteen ohjaamiseen.

Varmista aina, että autosi löytyy yhteensopivien ajoneuvojen listalta, jonka löydät mm. täältä: https://www.xbb.se/xbbTable/bilmodeller.php

• Lisävalon tai muun lisälaitteen asennukseen OBD-II-portilla varustettuun autoon
• Releessä 2 virran ulostuloa, 15 A ja 5 A
• Hallitaan mobiililaitteen XBB-sovelluksella (Android- ja iOS)

Vinkkejä asennukseen:
• Lataa sovellus ja rekisteröidy käyttäjäksi
• Muista vahvistaa rekisteröityminen koodilla, joka lähetetään sähköpostiisi
• Sijaintiasetukset pitää olla päällä, jotta applikaatio tunnistaa XBB Dongle & PowerUnit -releen
• Asenna aina XBB PowerUnit -rele pystyasentoon, eli siten, että navat ovat alaspäin (IP53-luokitus vain näin asennettaessa)
• Jos asennat XBB PowerUnit -releen valmiiksi koottuun lisävalojen kytkentäsarjaan, varmista, että releen kannan kytkennät ovat releen kantojen mukaisesti. Useimmissa sarjoissa maa- ja herätejohtimen paikka pitää muuttaa.
• Älä pese painepesurilla tai vedellä XBB PowerUnit -releen lähettyviltä, irrota rele tarvittaessa ennen pesua
• Asenna XBB Dongle & PowerUnit -rele mahdollisimman lähelle toisiaan, jotta vasteaika pysyy lyhyenä, pitkä etäisyys hidastaa merkittävästi kytkemisaikaa
• Seuraa tarkoin asennusohjetta ja lue se huolellisesti läpi, sekä muista tarkastaa applikaatiosta, että SYSTEM_ACTIVE toimii oikein

XBB Dongle & PowerUnit OBD-II lisävalojen kytkentärele 12/24 V

Hagardzon R&D AB:n Lightning FX CAN-KEY XCU2030-F1 -väyläadapteri mahdollistaa helpon ja toimivan lisävaloasennuksen autoon, jossa on dynaamiset ajo- ja kaukovalot, jotta lisävalo toimii saumattomasti auton valoautomatiikan ja mukautuvien ajovalojen kanssa. Mikä parasta, asennus CAN-väyläjohtoihin tapahtuu täysin kontaktittomasti, eli tämä sarja ei vaadi väyläjohtojen katkaisemista tai kolvaamista, riittää että asetat induktiivisen lukijan helposti väyläjohtojen ympärille.

Ominaisuudet
• CAN-KEY analysoi ja lukee kameran sekä ajo- ja kaukovalojen signaalit suoraan CAN-väylästä sekä laskee milloin kaukovalot on sammutettava kun vastaantuleva ajoneuvo havaitaan.
• Laskelma ottaa huomioon myös sen, että lisävalo on asennettu vasemman ja oikean ajovalon väliin, toimien järkevästi ja oikea-aikaisesti.
• Älykkään ohjelmiston ansiosta et välttämättä tarvitse erillistä lisävalon käyttökytkintä, sillä laitteen pois/päälle kytkentä voidaan konfiguroida myös vilkauttamalla kaukovaloja.
• Asennus on erittäin helppo ja siisti, koska kaikki komponentit sijaitsevat moottoritilassa.
• Ohjelmistossa on myös vikasietotila, joka sammuttaa ajovalot, jos se havaitsee viallisen tilan tai toiminnan.
• Tuettavat toiminnot: kaukovalo, parkkivalo, peruutusvalo (Huom! Parkki- ja peruutusvalotoiminnon tuettu vain osaan yhteensopivista ajoneuvoista).
• Lukee tiedon induktiivisella lukijalla, ei vaadi CAN-väyläjohtimien katkaisua tai kolvaamista
• Rele 40 A / 12 V
• Sulake 40 A (Huom! Vaihda tarvittaessa pienempään ja sovita lisävalon tehoon)
• Suojausluokka IP68
• Liitin Deutsch DT 2 (Max 13 A)
• Huom! Jos asennat lisävalon jonka virranottoteho on isompi kuin 13 A ja/tai liitin muu kuin DT-2, katkaise DT-2 liitin ja kytke lisävalo asianmukaisesti suoraan johtimiin tai käytä tarvittaessa CAN-KEY:tä erillisen kytkentäreleen herätteenä.
• Huom! Varmista aina että ajoneuvo löytyy valmistajan (Hagardzon R&D AB) ilmoittamasta yhteensopivien ajoneuvojen listalta.

R&D Lightning FX CAN-KEY väyläadapteri dynaamisille valoille

CANM8-lisävalojen tunnistin/ohjain:
• Asennetaan ajoneuvon Can-väylän pitkien ja lyhyiden valojen signaaliin
• Ohjainlaite tunnistaa ja kytkee 12 V 1 A virran kun ajoneuvon kaukovalot aktivoituvat

Asennusjärjestys:
• Punainen: 12 V (akun + napa, käytä 5 A sulaketta)
• Musta: Maadoitus (akun - napa)
• Valkoinen: Can High johdin
• Sininen: Can Low johdin
• Violetti: signaali/heräte lisävaloreleelle 12 V (max 1 A)

VARMISTA AJONEUVON OIKEAT VÄYLÄLIITTIMET AINA AUTON MAAHANTUOJALTA.

CanM8 Cannect Highbeam lisävalojen asennusrele CAN-väylään

Johtosarja katkaisijalla Modernum Digital lightining 1200 CAN-relejohtosarjaan.

• Tämän johtosarjan avulla lisävalo voidaan kytkeä manuaalisesti pois päältä, mikäli sitä ei haluta käyttää.
• Johtosarjan pituus 3,5m (2,5m + 1m)
